厭氧膠在工業裝配中的表現直接影響螺紋連接的可靠性，但實際使用中，固化速度慢、最終強度不足等問題時有發生。這些看似偶然的故障，往往與環境條件、操作規范或產品選擇密切相關，掌握科學的排查方法才能有效解決。

固化速度遲緩的核心原因可歸結為三類。環境溫度過低是最常見因素 —— 當溫度低于 15℃時，即使是普通型號的厭氧膠，固化時間也會延長 2-3 倍。此時需檢查工作環境溫度，若無法改善溫控條件，應及時更換低溫固化型產品，其專用催化劑能在 0℃以上保持反應活性。螺紋表面的油污或氧化層也會阻礙固化，統計顯示，未經脫脂處理的螺栓，固化時間會增加 50% 以上，建議使用專用清洗劑去除雜質后再施膠。

強度不足的問題多源于操作細節的疏漏。膠層厚度是關鍵影響因素：過薄(小于 0.05mm)會導致固化不完全，過厚(大于 0.2mm)則會因氧氣殘留抑制交聯反應，理想厚度應控制在 0.08-0.15mm 之間。對于粗牙螺紋(如 M12×1.75)，可適當增加涂布量以填充間隙;細牙螺紋則需減少用量，避免膠液溢出浪費?；牟馁|也會產生影響，不銹鋼、鋁合金等惰性金屬表面缺乏游離金屬離子，會降低固化強度，此時需配合底漆使用，通過引入活性成分提升膠層與基材的結合力。

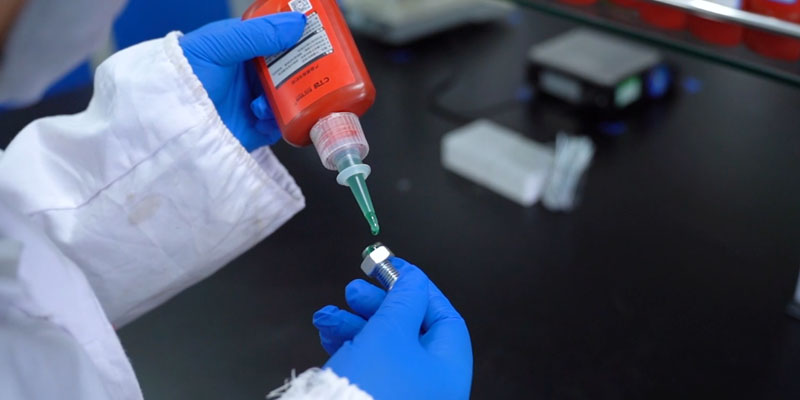

解決這些問題的系統性方案需從三方面入手。預處理階段，需用鋼絲刷清理螺紋毛刺，再用異丙醇擦拭表面，確保達到 Sa2.5 級清潔度;施膠時采用 “三點涂布法”，在螺紋圓周均勻分布三個膠點，保證裝配后膠層全覆蓋;固化過程中，若環境溫度偏低，可采用紅外加熱燈局部升溫(不超過 60℃)，加速反應進程。對于高強度需求場景(如風電法蘭連接)，建議在施膠后 24 小時進行扭矩復檢，確保固化強度達到設計標準(通常不低于 30N?m)。

特殊場景下的應對策略同樣重要。在潮濕環境中施工，需選擇耐水型厭氧膠，其配方中的憎水基團能減少水分對固化的干擾;用于振動設備時，應優先選用韌性配方產品，避免剛性過強導致膠層疲勞開裂。當出現固化異常時，可通過 “反向驗證法” 排查原因：取少量膠液涂布在標準鋼片上，在 25℃環境中觀察 24 小時，若仍未完全固化，則說明產品已失效，需更換批次;若固化正常，則需從操作流程或環境條件中尋找問題根源。

通過科學分析問題成因，結合針對性的工藝優化，厭氧膠的固化性能和強度表現能得到有效保障。在實際應用中，建議建立 “材料 - 環境 - 操作” 三位一體的質量控制體系，將常見問題的預防措施納入標準化作業流程，才能充分發揮厭氧膠在螺紋鎖固中的核心作用。
